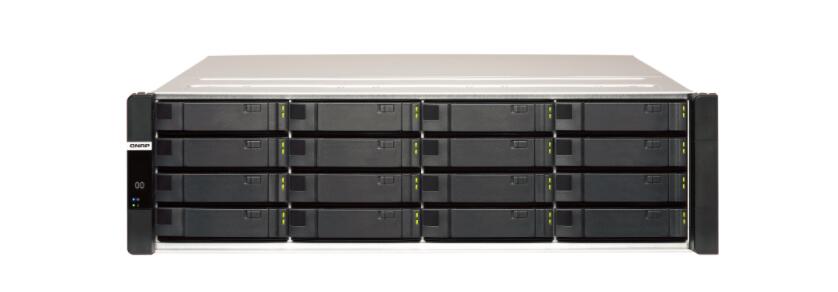

新一代企业级高可用性 (High-Availability) ES1686dc Enterprise ZFS NAS 配备 Intel® Xeon® D 双主动式控制器 (Dual active-active) 备援架构，DDR4 ECC 内存可扩充至 512 GB，支持 SAS 12Gb/s 高速数据传输接口，并采用结合逻辑磁盘管理功能的 ZFS 文件系统。ES1686dc 更搭载新 QES 2.1.0 操作系统，支持近乎无限的快照 (Snapshot)、远程快照同步 (SnapSync)、区块层级数据重复删除和实时数据压缩等进阶功能。无论是高可用性文件服务器、虚拟服务器、桌面虚拟化、中型数据库、在线视讯串流、数字监控存储，以及高效文件备份及异地备援等企业需求，ES1686dc 皆能胜任，发挥稳健性能与运行无虞的高可用性。

Intel® Xeon® D 双控备援设计，无惧单点故障，提供高可靠与高可用性存储方案。

具备 BBU 电池数据保护的 DRAM 写入快取及 Flash 读取加速，提供随机写入效能。

提供 2 个 M.2 SSD 端口，可配置 SSD 快取享受效能。

内建四个 10GbE SFP+ 网络端口，大带宽加速虚拟化应用、大文件分享，与密集数据传输。

近乎无限的快照与 SnapSync 快照同步，协助企业在短时间内建立复原计划。

完善的 VMware® vSphere® 6.5、Windows Server® 2016 及 Citrix® XenServer® 7.0 虚拟化存储应用，并支持 OpenStack® 区块存储。

Active-Active 兼顾存储性能与高可用性

双主动式控制器 (Active-Active) 存储系统架构，其两个控制器可同时提供服务。有别于只有单一控制器活动的单端备援 (Active-Standby) 架构，双主动式架构没有运算资源闲置的缺点。为能完整发挥 ES1686dc 双主动控制器架构优点，建议使用者可建立多个存储池，并将存储池均匀分配在两台控制器，如此一来便更能发挥双主动控制器架构负载平衡的优点。

Active-Standby 单端备援架构

一套高可用系统，却须花费两倍的系统和硬盘成本。数据负载也仅在 Active 的系统上处理，造成系统负载不均衡。除了有断电数据遗失风险，网络断线也会让高可用的架构失效。

Active-Active 双主动式控制器架构

无须花双倍的成本买两套系统，ES1686dc 两个控制器都可以提供数据存取的服务，且具有断电数据保护的 C2F (Copy-To-Flash) 和双路径 SAS 接口。除了不浪费宝贵的运算资源，也可透过 SMB、NFS、iSCSI 等通讯协议，提供高速、高可用性的存储服务。

Intel® Xeon® D 双控架构，展现近乎不停机的高可用服务

专为数据中心打造的 ES1686dc 搭载两组效能 Intel® Xeon® D 处理器，支持双主动式控制器 (Dual active-active)，当其中一个控制器故障，另一台控制器可实时、自动接管故障控制器所有工作；搭配备援式热抽换组件 (包含控制器、风扇、电源供应器、硬盘) 以及控制器具有故障移转 (Failover) / 故障回复 (Failback) 的功能，提供企业不停机的高可用性。ES1686dc 与 JBOD 存储扩充设备 (EJ1600 v2) 亦支持 Mini-SAS 双通道 (Dual Path) 备援设计的双回路架构，即便其中一条 JBOD 缆线受损，系统也能正常维运。ES1686dc 的多重防护机制，帮助企业度过每一个关键时刻。

读写兼备的多层快取：高达 512 GB 主存储器，搭配 SSD 读取 / 内存 ZIL 写入快取

ES1686dc 同时支持主存储器读取快取 (L1 ARC)、SSD 读取快取 (L2 ARC)，以及内存写入快取 (ZFS Intent Log)，满足不同企业应用的效能需求。

内存可扩充至 512 GB

单边控制器共提供 8 条 RDIMM 插槽，让内存容量可扩充高达 512 GB。

注：系统将保留 8GB 内存作为快取使用。

M.2 SSD 快取

内建 2 个 M.2 SSD 埠，支持 PCIe Gen3 x4 或是 SATA 6Gb/s SSD，可弹性配置 SSD 快取，提升数据读写快取性能。

注：出货不含 M.2 SSD

C2F 实现数据写入零风险

系统内存配有备援电池单元 (BBU) 保护，搭配 Copy To Flash (C2F) 快取端口可确保内存中的数据与 ZFS Intent Log (ZIL) 在系统断电时能保留并且在复电后回复，避免数据损毁。

注：为保障数据写入安全，建议一年更换一次 BBU。QNAP 提供 BBU 免费保固一年。

PCIe 弹性扩充，立即升级 40GbE 疾速体验

ES1686dc 具备 2 个由 CPU 引出的 PCIe Gen3 x8 扩展槽，可依您的需求弹性配置 10GbE / 40GbE 网卡，满足虚拟化应用、串流视讯，及高带宽商业服务的高速网络需求；安装 Mellanox® SmartNIC 网络扩充卡还可支持 iSER 卸除能力。安装 QM2-4P-384 扩充卡，可额外增添四个 M.2 2280 PCIe NVMe SSD 插槽，提升读取快取速度；亦可安装 SAS 扩充卡 (SAS-12G2E) 来串接高达 7 台支持 16 颗硬盘的 EJ1600 v2 存储扩充设备，以 48Gb/s 高速数据传输效能，不停机即可在线扩充总存储空间达 1 PB 以上。

» 知道更多: 网络扩充卡 (Mellanox),iSER,QM2 扩充卡,兼容扩充设备查询

关键企业级双控备援设计：高速、不中断、高可用性的存储服务

「可靠度」是关键企业应用的第一要务。ES1686dc 采用双主动式控制器，提供几乎不停机的实时硬件备援，是关键企业存储稳固的基石。

ES1686dc

1

2

3

4

5

6

7

8

16 个 3.5 吋/2.5 吋 SAS 12Gb/s HDD/SSD 端口

打造超大容量的数据存储空间，可安装 SAS 12Gb/s 及 SAS 6Gb/s 硬盘或 SSD，同时享有大容量 HDD 与高速 SSD 的双重优势。

适用 6Gbps SAS 转 SATA 硬盘/SSD 转接座

SATA 6Gb/s 接口的 SSD 提供高速且经济的存储方案，但受限于 SATA SSD 不支持双接口，因而无法使用于双控制器环境。QDA-SA 硬盘转接座专为 QNAP Enterprise ZFS NAS 所设计，可将 SAS 讯号转换成 SATA 6Gb/s 接头的硬盘槽。藉由 QDA-SA 安装 SATA HDD/SSD 于双控设计的 ES1686dc，让 SATA SSD 亦具备 SAS Dual-port 容错功能，为高可用性 (High Availability) 应用提供有力的支持，协助企业组织享有经济而弹性的存储配置方案。

» 知道更多: QDA-SA

全新 QES 2.1.0 操作系统：运行 ZFS 文件系统，Flash 随机写入效能更加优异

ES1686dc 搭载新一代 QES (QNAP Enterprise Storage) 2.1.0 操作系统，以 FreeBSD 核心为基础，并采用适合高阶企业应用的 ZFS 文件系统，不仅展现效能，更拥有稳健的数据保护与灾难复原机制，以及多样的企业级管理功能。QES 2.1.0 更建立在快闪优化架构的基础上，尤其让全快闪 (All Flash) 配置的存储数组效能更加出色，协助企业组织加快业务关键应用的速度、有效克服远程虚拟桌面 (VDI) 应用环境中的挑战。QES 2.1.0 亦支持 QoS 管理功能，提供多用户环境下的效能保证。QES 操作系统延续 QTS 的用户体验，帮助企业用户享受较低的学习曲线与较快的布署速度，无缝接轨服务中的现行 QNAP NAS。

» 知道更多: QES 2.1.0

QES 和 QTS 操作系统比较表

QES 2.1.0

QNAP Enterprise System QTS

QNAP NAS System

操作系统核心 FreeBSD Linux

文件系统 ZFS Ext4

CIFS/FTP/NFS/iSCSI

静态数据修复

快照上限 65535 1024

异地灾难备援 SnapSync Snapshot Replica

重复数据删除 来源端地去重复化技术

(Hybrid Backup Sync 3.0)

实时数据压缩

实时数据压实

应用程序一致性 Snapshot Agent

VSS Hardware Provider

(QNAP NetBak Replicator) Snapshot Agent

VSS Hardware Provider

(QNAP NetBak Replicator)

Qtier (Auto Tiering)

App Center

应用服务

(Virtualization Station、网页服务器、多媒体服务等)

建议应用环境 • 作为关键任务的高可靠存储设备。

• 作为 QNAP Enterprise ZFS NAS 双控制器主机的最佳备援机。 • 利用 Qtier 与 SSD 建置最高性价比的高速存储系统。

• 运行虚拟机和软件容器，发展多元虚拟化应用。

• 使用各种应用服务，例如：网页服务器、VPN 服务器、FTP 服务器等。

释放 SSD 潜能 — 精省、灵活，效能再突破

QES 2.1.0 采用 QNAP研发的 Write Coalescing (写入聚合) 算法，可优化 ZFS 文件系统中全快闪 (All Flash) 存储环境的读写效能，为企业级数据管理与关键任务运行提供更具成本效益的全快闪存储解决方案。

注：QES 2.1.0 的 Write coalescing算法目前尚未支持于双控架构 NAS 系统，将于下一版 QES 释出支持

» 知道更多: QNAP 全快闪解决方案

写入聚合算法

可将零散而随机写入的数据进行循序整理，并合并写入区块，进而减少 I/O 数量，不仅显著提升全快闪配置的写入效能，对 SSD 的耐用性与使用寿命亦有帮助。

软件定义预留空间

(Software-defined Over-provisioning)

用户可依需求弹性设定 1% ~ 60% 的 SSD 预留空间，以及 1% ~ 40% 的存储池预留空间，让持续写入效能成长可达 100% 以上。

数据重复删除、压缩与压实，打造单机超过 500 个 VDI 的企业应用环境

同时存放大量相同操作系统及应用程序的远程虚拟桌面 (VDI) 应用，动辄拥有非常惊人的数据重复性 (高达 90% 以上)。ES1686dc 搭载 QES 操作系统，可为企业打造最具容量经济效益的远程虚拟桌面平台及关键任务数据仓储。

实时重复数据删除 (Inline Data Deduplication)

区块层级 (Block-based) 的数据重复删除机制大幅节省数据存储空间，有助于可用磁盘容量随时保持优化的状态。

实时数据压缩 (Inline Compression)

有助于降低后端存储的实际 I/O 负载，获得存取加速的效果。在VDI 环境中，可大幅精简虚拟桌面操作系统档案，更易于被快取，激增运作效能。

实时数据压实 (Inline Compaction)

在数据重复性质高或大量小型数据存取 (例如：银行或商务网站的交易纪录 Log) 的情境下，提升 SSD 空间使用率的效益尤其明显，让全快闪存储架构成本效益更高。

注：QES 2.1.0 的数据压实功能目前尚未支持于双控架构 NAS 系统，将于下一版 QES 释出支持。

自我修复错误区块，确保数据正确性与可用性

ES1686dc 支持静态数据破损 (Silent Data Corruption ) 的自我修复能力，可针对所有数据区块进行 Checksum。如发现因硬件 (例如：破损的传输线)、驱动程序、或 Metadata 出错而导致的静态数据破损，下次读取此区块时，会因发现 Checksum 结果不一致而利用备份数据自动修复，确保数据正确性。

近乎无限的快照与 SnapSync 快照同步，打造无懈可击的灾难救援机制

ES1686dc 支持 iSCSI LUN 与共享文件夹的快照，快照数量高达 65,535 份 (假设每小时拍 1 张快照，一天 24 张，可维持 7 年不用删除！)。建立的快照可透过区块层级 (Block-based) SnapSync 快照同步功能备份至远程，当灾难发生时，全面且效率的快照同步可让企业短时间内在异地机房快速重启运行中的重要服务。





整合 VMware SRM

QES 的 SnapSync 技术整合 VMware Site Recovery Manager (SRM)，提供高端企业级虚拟化环境的远程备援与灾难复原解决方案。透过 Storage Replication Adapter (SRA) 插件，可将 VMware Site Recovery Manager 在备份虚拟机时所需进行的运算卸除到存储设备端实作，大幅减轻 ESXi 虚拟主机的负荷。

远程备援，数据还原不中断

QES 的快照服务运用 Copy-on-Write 技术，拍摄快照近乎实时，且不影响数据的写入。藉由 SnapSync 快照同步功能，仅针对快照档案异动过的区块进行备份，快速完成异地备援。SnapSync 同样支持实时重复数据删除及压缩，进行同步前，来源端 ES1686dc 先进行重复数据删除，再压缩 Metadata，大幅降低同步备份的数据量，减轻网络带宽需求。

整合 VMware SRM

QES 的 SnapSync 技术整合 VMware Site Recovery Manager (SRM)，提供高端企业级虚拟化环境的远程备援与灾难复原解决方案。透过 Storage Replication Adapter (SRA) 插件，可将 VMware Site Recovery Manager 在备份虚拟机时所需进行的运算卸除到存储设备端实作，大幅减轻 ESXi 虚拟主机的负荷。

远程备援，数据还原不中断

QES 的快照服务运用 Copy-on-Write 技术，拍摄快照近乎实时，且不影响数据的写入。藉由 SnapSync 快照同步功能，仅针对快照档案异动过的区块进行备份，快速完成异地备援。SnapSync 同样支持实时重复数据删除及压缩，进行同步前，来源端 ES1686dc 先进行重复数据删除，再压缩 Metadata，大幅降低同步备份的数据量，减轻网络带宽需求。

用 QNAP Snapshot Agent 建立 VMware/Windows 之一致性快照

QNAP NetBak Replicator 是简单易用、支持 VSS 机制的备份软件，企业组织无须再采购昂贵复杂的大型商业软件，也可在数据库与虚拟机环境建立一个「应用程序一致性」的完整文件备份。建构 QNAP Snap Agent 与 VSS Hardware Provider 运作环境十分简单，包括 VSS Service、Requestor、Provider，以及 QNAP Snap Agent，都可以跟 VSS-Aware 应用程序布署在同一台服务器上，至少准备一台 ES1686dc 和一台服务器即可运作。

» 知道更多: QNAP Snapshot Agent,应用教学

完善的虚拟化存储应用，亦可支持 iSER

ES1686dc 支持VMware® vSphere® 6.5、Windows Server® 2016 以及 Citrix XenServer® 7.0，满足虚拟化环境弹性部署与管理；并支持 VMware® VAAI 及 Microsoft® ODX，可卸除虚拟主机负荷以增进系统运作效率。另外，亦支持 QNAP vSphere Client plug-in、Web plug-in 及 QNAP SMI-S provider等，虚拟化应用的管理效率因而有效提升。将 ES1686dc 与 VMware® ESXi 服务器安装兼容 iSER 协议的 Mellanox® 智能型网卡，即可获得 iSER 卸除能力，强化 VMware® 虚拟应用效能。

» 知道更多: iSER

轻松打造 OpenStack 混合云平台

ES1686dc 支持 OpenStack® 云平台运算的 Cinder 区块存储及 Manila 共享文件夹服务。企业组织可利用 QNAP Cinder Driver 将 ES1686dc 轻松导入至 OpenStack 区块存储环境中，为在线的存储数据提供稳健的数据存储与保护服务，同时透过快照管理功能保护虚拟机上的数据，作为系统回复时使用。ES1686dc 为企业组织布建 OpenStack 云端架构时，提供弹性、低复杂度和低成本的存储解决方案。

选购配件

QDA-SA-4PCS

QDA-SA-4PCS

6Gbps SAS to SATA adapter for QNAP ES NAS drive trays (Tray P/N: SP-ES-TRAY-WOLOCK)

SAS-12G2E

SAS-12G2E

12G SAS Dual-wide-port Storage Expansion Card

RAM-16GDR4ECK0-RD-2666

RAM-16GDR4ECK0-RD-2666

DDR type: DDR4(288PIN)

Capacity: 16GB

Spec: MICRON 2G X 4

Manufacturer: KINGSTON

Frequency: DDR4-2666

Form(PIN): 288PIN

with ECC Supported: ECC/REG

Manufacturer P/N: KSM26RS4/16MEI

Power Supply: 1.2V

Dram Organization: 2048M*72

Temperature: 0℃~85℃

Environmental Regulation: RoHS

RAM-64GDR4ECS0-LR-2666

RAM-64GDR4ECS0-LR-2666

DDR type: DDR4(288PIN)

Capacity: 64GB

Spec: SAMSUNG K4AAG045WB-MCTD 4G X 4

Manufacturer: SAMSUNG

Frequency: DDR4-2666

Form(PIN): 288PIN

with ECC Supported: ECC/REG

Manufacturer P/N: M386A8K40BM2-CTD

Power Supply: 1.2V

Dram Organization: 8G*72

Temperature: 0℃~85℃

Environmental Regulation: RoHS

RAIL-E02

RAIL-E02

Rail Kit for ES NAS Series

Note: RAIL-E02 is included inside package of ES NAS and EJ JBOD series
