ATEN整合解决方案实现机房管理与会议系统无缝完美结合
案例： 泉州无线电管理局会议系统
泉州无线电管理局会议系统的32台服务器要同时提供给机房管理，会议室日常使用及大屏演示三个不同的系统共同使用。
1. 在机房本地端，机房管理人员希望可以集中访问所有32台服务器。
2. 在会议室中，32台服务器的画面需要显示在日常会议显示器上，并且不影响机房的操作。
3. 希望可以将32路服务器的信号进入大屏控制器，从而在大屏上分割显示。
挑战
l 如何实现3个独立系统的衔接？而且希望借用数字接口，以达到整合后期数字信号的需求。
l 如何将“会议室操作端”与机房里控制端整合且互不影响？
l 会议操作室与机房的距离达200m，如何达到远距离传输？
l 会议操作室与机房服务器之间需要实现数据传输。

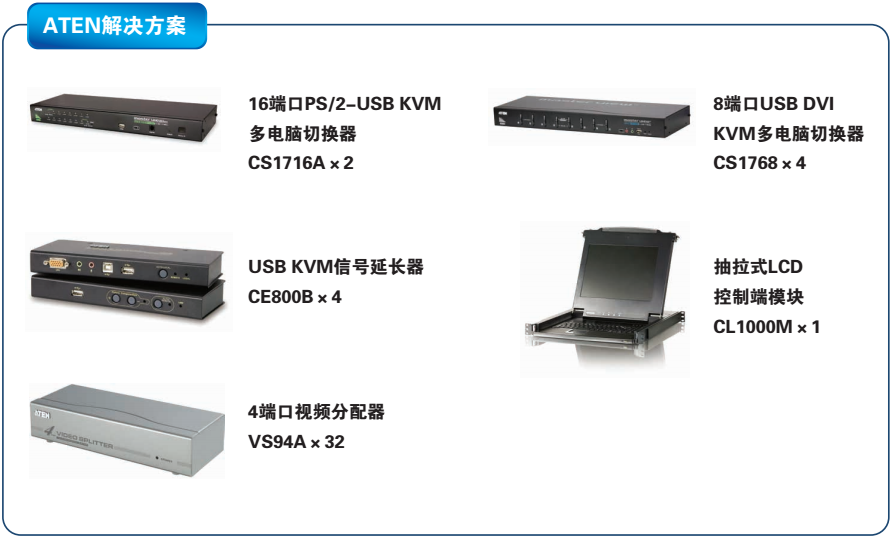

ATEN解决方案

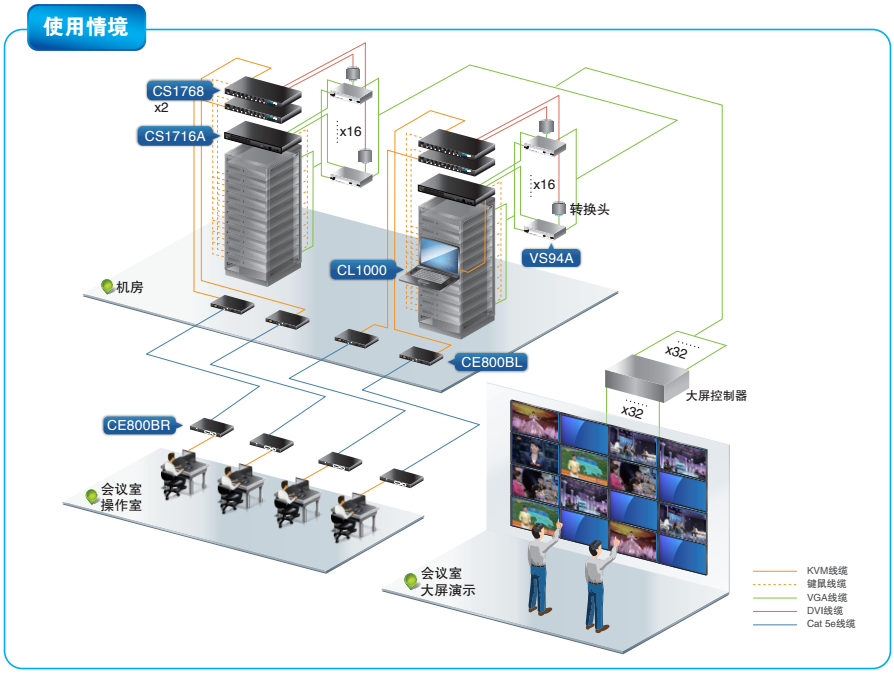

使用情境
使用效益
l 使用CS1716A和CS1768将服务器分为机房管理系统和会议室操作两个互不影响的系统。
l 使用视频分配器VS94A以将单路视频信号复制供不同的系统使用。
l ATEN KVM信号延长器CE800B支持数据传输并延长距离达250m。
产品介绍：
CS1716A
l 一组USB-PS/2控制端可分别直接管理16台服务器
l 菊式串接另外31台设备 - 单一控制端可管理高达512台服务器
l 前面板内建的USB连接端口，使每一台连接的服务器均可轻松访问USB外围设备*
l 双接口 - 支持配备PS/2或USB键盘及鼠标的服务器与控制端
l 跨平台支持 - Windows 2000/XP/Vista、Linux、Mac和Sun
l Video DynaSyncTM视频动态同步显示 - 可储存控制端屏幕的EDID信息以最佳化屏幕分辨率
l 支持USB键盘 (PC、Mac和Sun)
l PS/2及USB接口自动侦测
l USB与PS/2键盘及鼠标信号仿真 - 无论控制端是否切换到该服务器均可确保开机无误
l 高视频分辨率 - 高达2048×1536；DDC2B
CE800B
l 通过Cat 5e线缆连接远程与本地设备，最远达250m
l 支持双控制端操作 - 可从本地及远程控制端管理电脑
l 提供按钮选择功能 - 可通过按钮切换选择控制端
l 本地与远程设备均配备USB连接端口，可支持外接式USB大容量储存U盘，档案分享更方便
l 特殊安全登入功能，将外接式USB储存设备连接到远程设备时需先行登入
l 支持宽屏幕*
l 支持VGA、SVGA、及Multisync显示器– 本地显示器支持DDC﹐DDC2及DDC2B
l 高视频分辨率 - 传输距离30m时，分辨率可达1920 × 1200@60Hz；150m时分辨率达1600 × 1200@60Hz；250m时分辨率达1024 × 768@60Hz
VS94A
l 一组视频输入可提供4组视频输出
l 通过占口级联方式串接三层，提供高达64组视频输出
l 支持350MHz频宽
l 长距离传输-最远达30m
l 高视频分辨率-1920 x 1440 @ 60Hz
l 兼容于DDC、DDC2、DDC2B(只有Port 1)
l 支持 VGA、XGA、SVGA、UXGA、WUXGA及multisync显示器
CS1768
l 一组USB控制端可管理8台Single Link DVI或VGA电脑，及2台USB 2.0接口设备
l 支持数字(DVI)及模拟(VGA)影像 – 可混合使用
l 可占口级联三层 – 控制高达512台电脑
l 多重显示功能 – 串接4台切换器以将画面显示至高达4台屏幕 (双显示/三显示/四显示)
l 可通过前面板按键、热键及多国语言屏幕选单(OSD)切换电脑
l OSD备份/恢复功能 – 可让管理者备份切换器的设定值及用户设定数据
l 内建2端口USB 2.0 Hub
l 完全兼容于USB 2.0规格
l 双层式(管理员/用户)密码授权机制，提供更强大的安全保护
l 多国语言屏幕选单(OSD)支持英文、德文、日文、繁体中文、简体中文、西班牙文、俄罗斯文及法文
l 支持音频 - 具备重低频响应能力，可支持2.1立体环绕声道系统
l 控制端音频端口位于前面板，方便访问
l 支持跨平台 - Windows、Linux、Mac及Sun
l 支持宽屏幕分辨率
l 高视频分辨率 - 1920 x 1200 (Single Link DVI); 2048 x 1536 (VGA); DDC2B
l 支持电脑及USB接口设备独立切换
l 支持DVI-Digital与DVI-Analog屏幕–完全兼容于DVI规格
l 兼容于HDCP
