CE350 ATEN 宏正 VGA PS2 cat5 KVM 延长器 支持音频及RS232串口 150米 1600*1200
编号:CE350-at-z
品牌:ATEN   [查询该品牌全部商品]
单位:个
积分:0
重量:480 克
型号:
规格:
CE350是款具备自动信号补偿功能以及RS-232串口功能的PS/2接口KVM信号延长器,可让使用者通过一组由PS/2键盘、显示器、鼠标所组成的PS/2控制端远程访问电脑系统。
商品售价:¥0.00
订购数量:
订购 加入收藏

浏览 (2946) | 评论 (0) | 评分(0)
商品介绍
详细参数


PS/2 KVM 信号延长器


CE350是款具备自动信号补偿功能以及RS-232串口功能的PS/2接口KVM信号延长器,可让使用者通过一组由PS/2键盘、显示器、鼠标所组成的PS/2控制端远程访问电脑系统。


CE350能将控制端设置于方便存取的地点,并将系统设备摆放于安全位置,同时避免尘埃、脏乱与严苛的环境影响,让使用者能长距离部署系统设备。

Rohs Weee
专利号码

CN ZL 200710181531.5 , TW I339467 , US 7585176

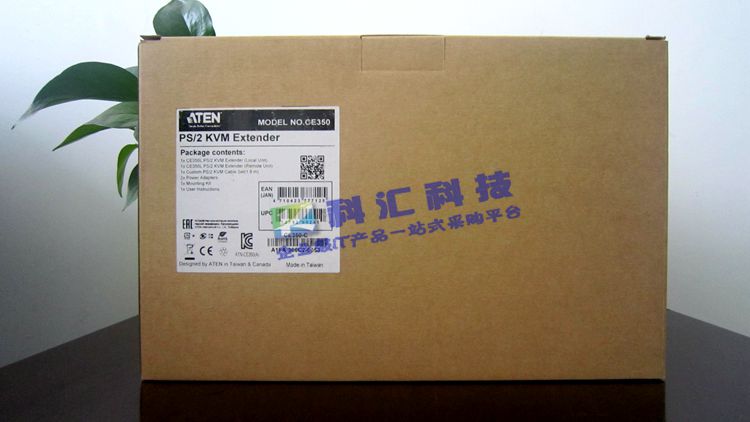

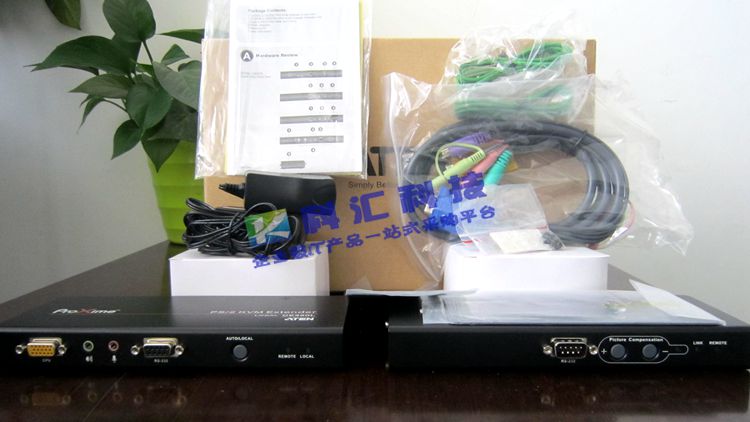

包装明细
  • 1x CE350L PS/2 KVM 信号延长器 (本地装置)
  • 1x CE350R PS/2 KVM 信号延长器 (远程装置)
  • 1x 特制PS/2 KVM连接线 (1.8 m)
  • 2x 电源变压器
  • 1x 机架安装配件
  • 1x 使用说明

功能特点:

  • 通过Cat 5e线材可延伸本地与远程设备的距离达150 m
  • 可调式增益控制功能 - 可依距离远近以自动与手动方式补强信号传输强度
  • 双控制端操作 - 可通过本地与远程键盘、显示器与鼠标所组成的控制端操控系统
  • 内建ASIC芯片,提供更高的可靠性与兼容性
  • 具备自动信号补偿(ASC)与储存设定功能
  • RS-232串口连接端口 - 可连接串口终端机或串口装置,例如触控式显示器与条形码扫描仪(速率115200 bps)
  • 音频功能 - 支持立体声扬声器及麦克风
  • 按键操作模式选择(限本地设备) - 通过单一按键可选择本地端操控与自动操控模式
  • 内建8KV/15KV静电保护(接触电压8KV;空气电压15KV)与2KV突波保护
  • 高视频分辨率 - 1920 x 1200@60Hz(30 m), 1600 x 1200@60Hz(150 m)
  • 高质量音频 - 即使距离150 m远仍可维持高音频质量
  • 支持宽屏
  • 支持VGA, SVGA, SXGA(1280x1024), UXGA(1600x1200), WUXGA(1920x1200)以及multisync显示器;本地显示器支持DDC, DDC2与DDC2B
  • 支持热插拔
  • 可安装于机架
  • 无需软件即可轻松完成安装 - 仅需于设备间接上连接线

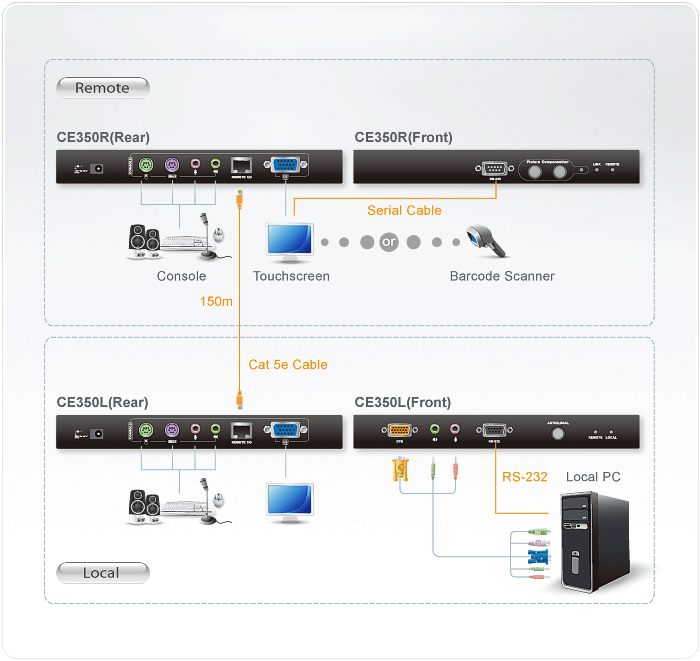

    连线图:

    技术规格:

    功能CE350LCE350R
    接口控制端连接端口键盘1 x 6-pin Mini-DIN 母头 (紫)
    显示器1 x HDB-15 母头 (蓝)
    鼠标1 x 6-pin Mini-DIN 母头 (绿)
    扬声器1 x Mini Stereo Jack 母头 (绿)
    麦克风1 x Mini Stereo Jack 母头 (紫)
    电脑端连接端口键盘/显示器/鼠标1 x SPHD-17 母头 (黄)N/A
    扬声器1 x Mini Stereo Jack(绿)
    麦克风1 x Mini Stereo Jack(粉红)
    RS-2321 x DB-9 母头 (黑)1 x DB-9 公头 (黑)
    设备至设备1 x RJ-45 母头
    电源1 x DC Jack (黑)
    LED指示灯本地1 (绿)N/A
    远程1 (绿)1 (红)
    连线N/A1 (橘)
    影像补偿N/A1 (蓝)
    按键操作模式选择1 x 按键N/A
    补偿/上N/A1 x 按键
    补偿/下N/A1 x 按键
    仿真功能键盘/鼠标PS/2
    视频分辨率1920 x 1200@60Hz (30 m);
    1600 x 1200@60Hz (150 m);
    DDC, DDC2, DDC2B
    耗电量DC5.3V/3.38WDC5.3V/4.77W
    作业环境操作温度0 - 50°C
    储存温度-20 - 60°C
    湿度0-80% RH, 无凝结
    机体属性外壳金属
    重量0.49 kg0.48 kg
    尺寸
    (长 x 宽 x 高)
    20.20 x 8.64 x 2.50 cm



  • 症状描述:
    CE350画面不能正常显示,近端CE350单独接显示器能正常显示,连上远端之后则不能显示画面,重启远端电源能显示3s钟画面,过后依然无输出


    解决方案:
    同时长按ce350上的"+"、"-"键,可以重新调整分辨率适应屏幕,直到屏幕正常显示画面时可以松开按键。若远端红色灯一直在闪,则需要按一下近端延长器上的按钮(Auto/Local),把信号锁定在近端的规则解除则可解决红灯闪的问题;若电脑画面分辨率显示出错,示例有:视频画面与电脑边框没对齐,导致屏幕边缘有黑色边框,另一部分的画面显示不完全。这时可以点击显示器上的Auto按钮,自适应屏幕分辨率即可正常显示画面。
